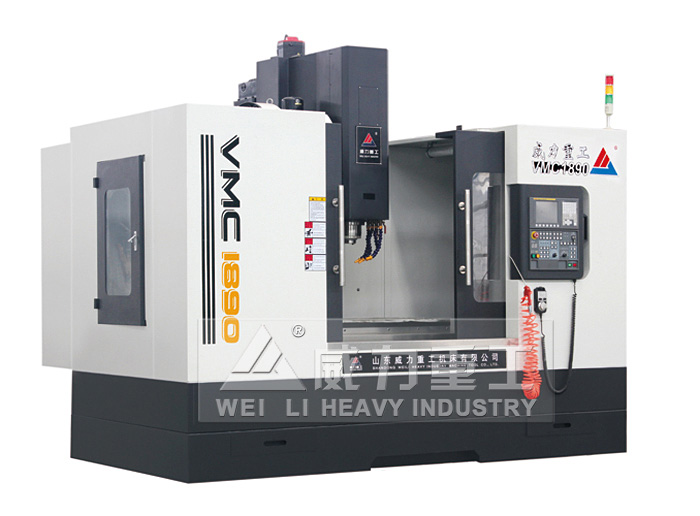

VMC1890立式加工中心
該加工中心進給軸為X、Y、Z三座標控制，主軸為伺服電機動力驅動，刀庫容量24把。能夠實現對各種盤類、板類、殼體、凸輪、模具等復雜零件一次裝夾，完成鉆、銑、鏜、擴、鉸、攻絲等各種工序加工，適合于加工各種中等規格的工件，也適合加工各種形狀復雜型腔和表面。

標準配置：
●FANUC Oi-Mate MD 數控系統 ●三軸導軌防護系統
●臺灣圓盤式刀庫BT50 24把 ● 間隙式潤滑系統

●BT50型臺灣精密主軸單元8000rpm ●冷卻液系統
●X、Y、Z硬軌 ●氣動系統
●三軸臺灣產精密絲杠副 ●手動排屑系統

主要技術參數	Specifications	Units	VMC1690	VMC1890
X/Y/Z軸行程	X/Y/Z axis stroke	mm	1600x900x680	1800x900x800
主軸端面至工作臺	The spindle end face to the workbench	mm	160-840	160-840
主軸中心至立柱導軌	Spindle center to guide the post	mm	950	1060
X/Y/Z軸快速移動	X/Y/Z axis moving fast	mm/min	15x15x12	15x15x12
切削進給	A cutting feed	mm/min	1-5000	5000
工作臺面積	Table size	mm	1800x900	2000x900
最大承重	The largest bearing	Kg	1600	1600
T型槽	T slot	mm	5-22-165	5-22-160
主軸轉速	Spindle speed	rpm	8000	6000
主軸直徑	The spindle diameter	mm	100	100
主軸錐孔	The spindle taper hole		BT50	BT50
主軸拉釘	Main shaft rivet		MAS-P50T-1	MAS-P50T-1
主軸拉刀力	The spindle broach force	KN	8	8
主電機功率	Main shafe rivet	KW	15/18.5	15/18.5
刀庫類型	Knife library type		圓盤式 Disc type	圓盤式 Disc type
刀庫刀位	Library knife a		24	24
最大刀具直徑	The largest diameter cutter	mm	127/200	127/200
最大刀具長度	The biggest tool length	mm	300	350
最大刀具重量	Maximum tool weight	Kg	15	15
機床外形尺寸(長x寬x高)	Machine tool appearance size(length x width x herght)	mm	3700x4100x3200	4800x3260x3000
機床凈重	Machine net weight	Kg	15000	18500
